Kai's Mapping 튜토로 3번째를 대리석과 페브릭전에 Blend & Mix를 다뤄보려합니다.
중급유저라면 너무나 쉬운 기본메트리얼튜토이나 초보분이나 마니 다루지않아서
까먹으셨던 분들에겐 보통 너무도 어렵게 생각하여지는 것이 Blend와 Mix부분입니다.
이는 더티맵표현이나 레이어식으로 각 재질의 값을 다로 쓸수있는 장점이 있습니다.
예를 들면 마야나 멕스웰의 레이어개념의 머터리얼을 쓸수있는 큰 장점의 맥스툴입니다.
본론
일단 Blend와 믹스의 가장큰 차이점은 블렌드는 각 Mat의 합성이고 믹스는 Map의 합성입니다.
이에 합성을 프로티지(%)나 커브곡선으로 할수도있으며 매트인 마스크로서
흰부분은 2번소스 검은부분은 1번소스로 또 이를 프로티지로 섞을수있습니다.
이에 관하여 백문이 불여일견이라 급하게 박스4개로 튜토를 만들어보셨으니
초보분들도 함 해보시면 금방 이해가실겁니다. 이거 모델링 3분이상 걸린다면 건 문제있저 ㅎㅎㅎ
모델링 3분 맵핑 30분이면 이와 똑같은 결과를 생성하실겁니다.
박스딱 4개로 맵핑한이미지입니다.
블렌드와 믹스를 사용한 벽입니다. 이것이 주된 타켓이겠지요 ^^
일단 저는 건축의 더티맵은 사실 작품아닌담에는 별 의미없겠지만 이와같이 살짝정도는 써주는것이
좋다 생각합니다. 노출콘크리트를 실제 작업하면 이런식의 희석과 온도에 따라 노이즈는 방생하지요
넝쿨은 걍 블렌드강좌땜에 한것이니 이해해주셔요 ^^
위 벽의 전체 머터리얼구조입니다.
전체 세팅상태는 맨아래 공개하겠고요
일단 전체 머터리얼을 블렌드로 가저왔습니다.
또 상당히 긴 물건이기도 하지만 걍 귀챦아서
블러값은 건들지 않았습니다.
블렌드는 이와같이 머터리얼(Mat)의 합성으로
1번은 노출콩구리
2번은 넝쿨로 설정하였고
마스크로는 이미지를 크롭설정하였습니다.

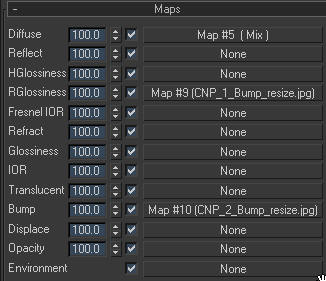

Material1 - 1번머터리얼 세팅스샷
1번 머터리얼은 노출공구리를 표현하고자
디퓨즈에 Mix를 사용하였습니다.
이와같이 Mix는 Map을 합성하는것으로
사용법은 Blend와 똑같습니다.
또한 Fake적 요소를 더하기 위하여
글로스니스에 노이즈생성을 위하여
맵을 사용하였으며
만약 여러분이 하이라이트효과를 원하신다면
HGlossiness에 맵을 포샵에서 만들어서
밝게하시고 노이즈를 약간 더해서 쓰셔도
좋을듯합니다.
1번 머터리얼의 소스는 크게보기눌러서
오른쪽마우스로 저장하기하세요^^
사용하실분은 크게보기 눌러주셔요 ^^
|
|
| ||
| 1번 맵 사용한 맵소스 | 2번 맵 사용한 맵소스 | 마스크로 사용한 맵소스 |
|
|
|
| Raw Glossiness사용한 맵소스 | Bump로 사용한 맵소스 |

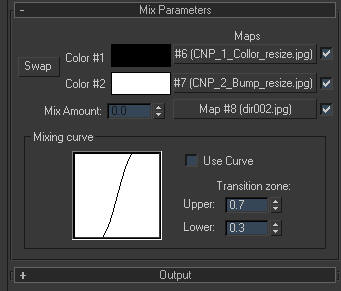

1번 머터리얼의 디퓨즈에 사용한
Mix 스샷으로 이건 왜 스샷했는지 ㅡㅡ
걍 기본세팅입니다. ㅎㅎㅎ

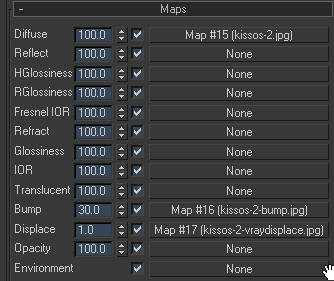

Material2 - 2번머터리얼 세팅스샷
2번 머터리얼에 사용한 맵소스들
 |
 |
 |
|
디퓨즈로 사용한 소스
|
범프로 사용한 소스
|
디스플레이먼트로 사용한 소스
|
이상 아주 간단한 튜토이지요 ^^
쉽게 연습해보실수있는 작업일겁니다..
더티맵이나 각 재질의 그로시니스값들을 합해서 쓰는 고급맵쓸때도 이와같습니다.

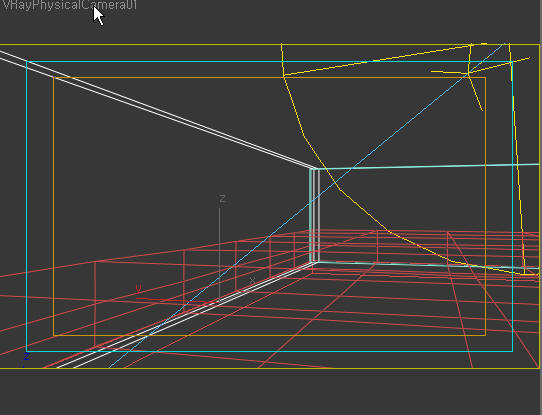

아래는 참고하시라하는 전체 맥스파일 세팅입니다.
박스 크기는 걍 높이값 1800 넓이 10만 두께는 대충스크롤로 올려서 잘몰겠고요 ^^
밑에 물은 걍 정사각형박스에 노이즈걸었으며
맵소스는 사용하지 않았고 걍 IOR 1.33 그리고 범프에 노이즈를 사용하였습니다.
또 세팅값은
1. 1st : IM Min/Max : -3/-3 Hsph : 30 InterP : 20
2. 2nd : QMC Default Setting
3. Lirht : VraySunLight - Default Setting Skylight : Vrayskylight - Default Setting
